Yêu cầu đối với công tác thi công và nghiệm thu rọ đá theo TCVN 10335-2014
1. Yêu cầu đối với công tác thi công
1.1. Yêu cầu đối với công tác khảo sát thiết kế công trình
Công tác khảo sát thiết kế công trình được thực hiện trong suốt quá trình lập dự án, thiết kế kỹ thuật và quá trình thi công để đánh giá phương án thiết kế, thi công và lựa chọn ứng dụng phù hợp.
Các đánh giá quá trình khảo sát phải đưa ra được các số liệu về thực tại địa chất thủy văn, số liệu về địa chất đất nền, khả năng thoát nước, các số liệu về thủy lực dòng chảy và ảnh hưởng môi trường đến ứng dụng hệ thống rọ đá.
Sự thay đổi về dòng chảy và thủy văn có thể thay đổi rất lớn đến địa hình thi công theo thời gian do vậy công tác khảo sát địa hình cần được thực hiện các đánh giá lại trong quá trình thi công.
1.2. Yêu cầu công tác xử lý nền đất khi thi công hệ thống rọ, thảm đá
Đối với các công trình ứng dụng hệ thống rọ đá, thảm đá, nếu có các yêu cầu cải tạo nền đất yếu và xử lý địa kỹ thuật, công việc này cần phải được thực hiện trước khi tiến hành thi công hệ thống rọ, thảm đá.
a) Với các công trình thủy như đê chắn sóng, kè bờ … có kích thước lớn yêu cầu có lớp đệm đá dưới chân công trình để đạt được độ ổn định lâu dài và đảm bảo tuổi thọ công trình theo yêu cầu. Một số các yêu cầu với công tác đá đổ như sau:
– Cần phải nạo vét lớp bùn cát lắng đọng trên bề mặt hố móng trước khi lấp đá, hoặc bùn cát, lắng đọng trên bề mặt lớp đá đệm trong thời gian buộc phải ngừng việc.
– Đổ đá phải tính đến lượng dự trữ do lún của công trình và do đá chìm vào trong đất.
– Khi thi công lớp đá đệm, cần phải thường xuyên đo sâu và xác định lượng đá đã sử dụng để kiểm tra mức độ lún của lớp đá đã đổ.
– Phải dùng đá hộc sắc cạnh để thi công lớp đệm đá. Chỉ được phép dùng đá nhẵn cạnh khi được sự thỏa thuận của cơ quan thiết kế.
– Đá dùng phải thỏa mãn các chỉ tiêu sau đây:
+ Cường độ của đá đệm không được nhỏ hơn 300 kg/cm2.
+ Không được nứt, phong hóa và không được lẫn thành phần sét và các thành phần tan rã khác.
+ Tỷ số giữa cường độ giới hạn khi nén mẫu ở trạng thái bão hòa nước với cường độ giới hạn khi nén mẫu ở trạng thái sấy khô đến mức khối lượng cố định không được nhỏ hơn:
0,9 đối với đá mácma
0,7 đối với đá trầm tích.
+ Không được dùng đá có cấu trúc hạt dẹt với tỉ số giữa kích thước lớn nhất và kích thước lớn nhất và kích thước nhỏ nhất của hòn đá lớn hơn 3.
– Có thể dùng phương pháp thủ công, hoặc cơ giới để tiến hành san bề mặt lớp đá đệm.
– Dùng phương pháp thủ công để san lớp đá đệm, phải nghiêm ngặt tuân theo những quy định trong “Quy trình thi công và nghiệm thu công tác lăn kỹ thuật trong xây dựng cảng sông và cảng biển” .
– Tùy theo yêu cầu kỹ thuật của mỗi dạng kết cấu, việc san lớp đệm đá phải đạt theo từng cấp, xác định theo mức độ sai số về cao độ san.
- Nghiêm cấm dùng đá dăm, sỏi khi san lớp đệm đá dưới các kết cấu đòi hỏi mức độ san thô.
b) Với các công trình ứng dụng hệ thống rọ, thảm đá yêu cầu có tầng lọc ngược để ngăn đất đắp sau tường không bị thoát ra ngoài, tầng lọc ngược này phải đạt các yêu cầu sau:
– Chiều dày, thành phần các lớp cũng như kích cỡ đá đổ vào tầng lọc ngược được quy định theo thiết kế.
– Chất lượng đá thi công tầng lọc ngược phải đảm bảo độ bền vững cao, làm việc tốt trong suốt quá trình tồn tại của công trình. Cho phép dùng đá dăm gia công từ đá hộc hoặc dùng đá dăm thông thường, loại cứng không tan rã.
– Đổ vật liệu vào tầng lọc phải tiến hành theo các khuôn đặt tại những chỗ thay đổi chiều cao tầng lọc, cứ hơn 20m phải đặt ít nhất 1 khuôn.
Khi lấp phần tầng lọc ngược ngập nước cần phải kiểm tra bằng cách thường xuyên đo sâu mặt cắt ngang của tầng lọc ngược tại những điểm quy định.
1.3. Yêu cầu về biện pháp và tổ chức thi công rọ đá, thảm đá
1.3.1. Công tác chuẩn bị thi công
a) Chuẩn bị vật liệu
- Chuẩn bị rọ, thảm thép:
Rọ, thảm được chế tạo sẵn tại nhà máy theo kích thước thiết kế, buộc thành từng kiện theo từng loại tấm buộc sẵn với khung định hình. Rọ, thảm sẽ được ghép buộc tại công trường.
Các lô rọ, thảm khi sử dụng đều được xuất trình phiếu xuất kho và kiểm định chất lượng sản xuất của cơ sở sản xuất. Các tấm lưới được buộc chặt thành kiện vận chuyển đến công trường mới lắp ráp.
Cốt thép làm rọ, thảm phải đúng chủng loại thiết kế, là loại thép mạ hoặc mạ và bọc nhựa, đảm bảo đường kính, lớp mạ bền chặt, không bị bong rộp, trầy xước quá giới hạn quy định. Dây buộc và các dây thép gia cường, các giằng ngang cũng phải được mạ hoặc mạ và bọc nhựa.
Các rọ, thảm phải đảm bảo chất lượng và kích thước theo yêu cầu thiết kế, trước khi đưa vào thi công đều được Kỹ sư giám sát kiểm tra chấp thuận.
- Chuẩn bị đá đổ
Phải tiến hành lựa chọn các nguồn cung cấp đá cho công trình. Công tác này bao gồm việc khảo sát kiểm tra, đánh giá về khả năng đáp ứng các chỉ tiêu kỹ thuật, khả năng cung cấp vật liệu theo tiến độ công trình làm cơ sở để Tư vấn giám sát chấp thuận nguồn cung cấp vật liệu.
Đá từ nguồn cung cấp phải được tập kết về bãi chứa tại chân công trình để tiến hành các công tác kiểm tra, đánh giá chất lượng vật liệu làm cơ sở để Tư vấn giám sát chấp thuận đưa vật liệu vào sử dụng trong công trình.
b) Chuẩn bị mặt bằng thi công
Tiến hành kiểm tra hệ thống cọc, mốc định vị tim và mép công trình.
Việc thi công lắp đặt rọ, thảm chỉ được tiến hành khi mặt bằng thi công đã được nghiệm thu, lớp đệm bên dưới cũng như tầng lọc ngược đã được thi công hoàn tất và được Tư vấn giám sát chấp nhận.
c) Chuẩn bị thiết bị và các dụng cụ thi công
– Dụng cụ thi công rọ, thảm: Các dụng cụ cần thiết cho công tác lắp dựng rọ, thảm như: Xà beng để gò ép rọ đá khi cần đậy và buộc, kìm mũi dài, móc khóa, các dụng cụ khác như: giá khuôn, cọc thép neo, thanh văng, tăng đơ …
– Các thiết bị thi công: các thiết bị cần thiết cho công tác bố trí rọ, thảm đá, công tác đổ đá …

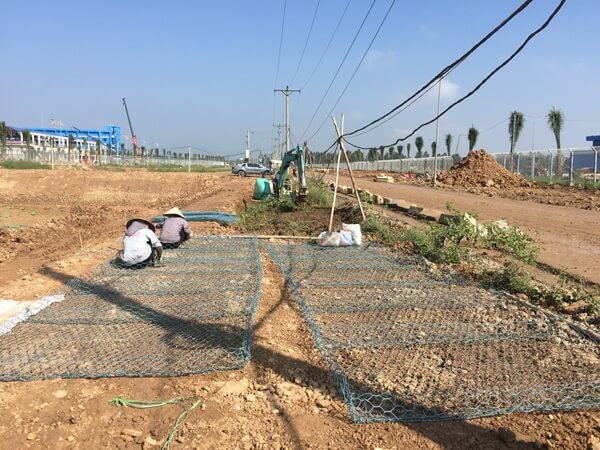

1.3.2. Lắp dựng rọ, thảm
Ở những chỗ khô ráo, công tác này được thực hiện ngay tại vị trí sẽ đặt rọ đá để không làm biến dạng hoặc hư hại rọ, thảm.
Để đảm bảo chất lượng công trình cần phải đảm bảo các điều kiện sau:
– Khi lắp dựng không được làm hư hại lớp phủ của dây.
– Tất cả các tấm lưới thép cần được chế tạo trong nhà máy. Những tấm này được tính toán đầy đủ các dự phòng để khi lắp ghép lại thì được một rọ, thảm đúng như kích thước thiết kế.
– Khi ghép buộc phải đảm bảo các tấm lưới thép căng và phẳng, các mặt đứng và các vách ngăn thẳng đứng, các góc đúng yêu cầu của thiết kế, các nút buộc liên kết đúng kỹ thuật.
1.3.3. Bố trí rọ, thảm
Sau khi được lắp dựng, nhà thầu đặt rọ, thảm vào đúng vị trí thiết kế. Trước khi đổ đá, phải làm các công việc sau:
– Ở những chỗ nước sâu, sử dụng thợ lặn để kiểm tra vị trí và liên kết giữa các rọ, các thảm so với yêu cầu thiết kế, hiệu chỉnh vị trí nếu có sai phạm.
– Đặt các rọ, thảm trống lên nền móng đã hoàn thiện, buộc liên kết các rọ với nhau, các thảm với nhau (với tất cả các rọ (thảm) bên cạnh và rọ (thảm) dưới đã hoàn thiện). Nguyên tắc liên kết là cạnh giáp cạnh. Kỹ thuật buộc giống như buộc ghép rọ, thảm đá, dây buộc phải liên tục.
– Kéo căng rọ, thảm trước và trong quá trình đổ đá nhằm làm cho rọ, thảm đá được phẳng đẹp, không bị phình, bị lún xệ xuống và không bị méo.
Đơn vị thi công phải lập bản vẽ thi công, ví dụ ở đây là cho công trình ứng dụng nhiều lớp, bao gồm:
– Mặt bằng lớp rọ thứ nhất (dưới cùng) hoặc thảm đá hộ chân của công trình có mấu với tuyến định vị cơ sở của công trình.
– Mặt bằng của mỗi lớp tiếp sau có mấu với mặt bằng lớp thứ nhất.
– Các mặt cắt ngang của công trình tương ứng với mặt bằng các lớp rọ, thảm đá.
– Mặt chính diện của tường tương ứng với mặt bằng và mặt cắt ngang, ghi rõ kích thước của các rọ, thảm.
– Độ nghiêng cho phép lớn nhất và nhỏ nhất của mặt chính công trình và cao độ lớp trên cùng.
– Số lượng mỗi loại ở mỗi lớp.
Khi lập tổng tiến độ thi công công trình nhất thiết phải lập tiến độ thi công chi tiết công tác xếp rọ, thảm và đổ đá.
– Tiến độ thi công phải quy định phương pháp đặt rọ, thảm (theo lớp hoặc phân đoạn), trình tự xếp, thời gian xếp mỗi lớp.
– Khi nền đất yếu và khi lớp đệm dày trên 3m nên tiến hành xây dựng thí nghiệm một phân đoạn.
Trước khi đặt rọ, thảm lên lớp đệm hoặc tầng lọc ngược cần phải định vị tuyến mặt của tầng thứ nhất. Định vị dưới nước thực hiện bằng cách dẫn các tuyến định vị trên cạn xuống lớp đệm và cố định các tuyến đó ở lớp đệm. Các khối mặt chính đặt sát vào tuyến ấy.
Đặt các rọ, thảm cần tuân theo sai số cho phép nêu trong Bảng 14.
Bảng 14 – Sai số cho phép khi tiến hành đặt rọ đá
Trong quá trình xếp lớp và đổ đá lớp thứ nhất phải thường xuyên dùng máy đo đạc kiểm tra tuyến mặt công trình, xác định và so sánh cao độ thực tế đỉnh lớp và cao độ trong bản vẽ thi công.
Lớp thứ hai và các lớp tiếp theo được đặt phù hợp với bản vẽ thi công và tiến độ thi công tương tự như lớp thứ nhất. Chỉ có thể đặt và đổ đá lớp sau sau khi lớp trước đã lún đến một trị số thiết kế dự kiến.
Khi xếp các rọ, thảm của lớp thứ hai và các lớp tiếp theo phải dùng các lớp nằm dưới để làm chuẩn hỗ trợ các rọ, thảm trong mặt bằng. Để giữ thẳng tuyến mặt chính diện phải dùng máy đo đạc kiểm tra theo các mốc định vị trên cạn.
Trong quá trình đặt các rọ, thảm và đổ đá cần phải dùng máy cao đạc kiểm tra mặt phẳng trên của mỗi lớp rọ, thảm đá.
Sau khi đặt mỗi lớp rọ, thảm đá cần phải ghi chép những tài liệu sau:
– Bản vẽ mặt bằng của từng lớp có ghi rõ ngày tháng xếp, đổ đá.
– Nhật kí và bản vẽ của tất cả những lần cao đạc tiến hành trong thời gian đặt mỗi lớp và trong quá trình theo dõi những lớp đó trước khi đặt lớp tiếp theo.
Những khu vực đặc biệt của rọ, thảm đá gồm phần cuối và các góc, phần giáp với công trình hiện có, những chỗ thay đổi của mặt cắt dọc, các điều kiện đất nền v.v… cần phải thi công đặc biệt cẩn thận, vì những khu vực đó dễ dàng bị biến dạng.
Việc đặt rọ đá được phép có những sai số không vượt quá trị số nêu trong Bảng 15.
Bảng 15 – Sai số cho phép của từng khối so với mặt phẳng lớp
1.3.4. Đổ đá vào rọ, thảm
Yêu cầu sau khi đổ đầy rọ, thảm không bị tung mối buộc, không bị phình, giữ được hình dạng và kích thước ban đầu.
Việc tổ chức thi công rọ đá, thảm đá được thực hiện bằng biện pháp nhân công xếp kết hợp với cơ giới. Có phương án tổ chức thi công cơ bản là tiến hành thi công trực tiếp tại mặt bằng và thi công xếp trước tại một vị trí khác và dùng thiết bị thi công di chuyển lắp đặt rọ vào vị trí mặt bằng (biện pháp thi công rọ, thảm xếp trước). Phương án thứ nhất được áp dụng cho các công trình trên bờ có thể thực hiện được bằng việc xếp nhân công, phương án thứ hai sử dụng cho công trình thủy và các công trình có điều kiện mặt bằng đặc biệt.
Đối với phương án thi công công trình thủy công với rọ, thảm xếp trước, biện pháp thi công được tiến hành bởi máy thả định vị chuyên dụng cho công tác thả thảm rọ đá, bằng băng tải dẫn hướng hoặc thi công bằng cầu với khung gia cường hoặc hộp thả mở đáy.
Nhà thầu và kỹ sư căn cứ thực địa công trình và các điều kiện kỹ thuật của mình để đưa ra biện pháp thi công phù hợp với công trình.
1.3.5. Đậy nắp rọ, thảm thép
Sau khi đổ đá vào đầy rọ (cao hơn rọ 0,025m) nhà thầu tiến hành san phẳng rồi đậy và buộc nắp, cần giữ cho nắp rọ, thảm không bị căng quá và đậy kín lại. Dây buộc nắp cũng là dây đã sử dụng để buộc rọ, thảm. Nút cuối cùng phải ở góc và quấn 3 vòng.
2. Nghiệm thu
Nghiệm thu công trình rọ, thảm đá được thực hiện sau khi đánh giá chất lượng thi công đáp ứng các yêu cầu của dự án đưa ra. Biên bản nghiệm thu được lập bởi các bên tham gia dự án để phục vụ cho công tác bảo hành bảo trì và đưa công trình vào sử dụng.
2.1. Nghiệm thu lớp đệm đá và tầng lọc ngược
a) Cần phải nghiệm thu lớp đệm đá đã san phẳng trước khi đặt rọ, thảm đá.
Đối với các công trình ở nơi nước sâu, phải dùng thước đo sâu để đo độ sâu và dùng thợ lặn kiểm tra các khu vực đã san. Đo sâu phải tiến hành khi sóng nhỏ hơn cấp 2 (0,25m – 0,75m).
Sau khi hoàn thành công việc và khắc phục những thiếu sót cần phải vẽ các mặt cắt thực tế của lớp đệm lên bản vẽ thi công.
Sai số về kích thước của những mặt cắt công trình bằng đá đổ, so với thiết kế, không vượt quá 5% với điều kiện phải đảm bảo cao độ đỉnh của lớp đệm.
Các tài liệu phải trình khi nghiệm thu lớp đệm đá cần phải có:
– Bình đồ hoàn công của những khu vực nghiệm thu (sơ họa).
– Các mặt cắt ngang và dọc của công trình và kết quả theo dõi lún.
– Các số liệu về kích thước và hình dáng của đá đổ, các kết quả thí nghiệm vật liệu đá.
– Các biên bản nghiệm thu trong từng giai đoạn công tác xây dựng nền, định vị… hoàn thành trước lúc xếp rọ, thảm.
– Nhật ký theo dõi lún.
– Nhật ký công tác.
Khi nghiệm thu từng phần lớp đệm đá cần phải kiểm tra:
– Cường độ, độ lớn của đá sử dụng.
– Độ lún của khối đá lấp.
– Kiểu san.
– Khối lượng đá đổ.
- Các kích thước thực tế của lớp đệm theo mặt bằng và theo cao độ.
b) Nghiệm thu tầng lọc ngược
Nghiệm thu công tác thi công tầng lọc ngược được tiến hành trên cơ sở quan sát bên ngoài và kiểm tra các tài liệu kỹ thuật do đơn vị thi công xuất trình.
Cần phải trình những tài liệu sau đây cho Hội đồng nghiệm thu:
– Các bản vẽ thi công tầng lọc ngược trên đó có vẽ các mặt cắt thực tế đã thi công.
– Những số liệu về chất lượng vật liệu sử dụng.
– Những số liệu về khối lượng công tác đã thực hiện.
– Nhật kí thi công.
– Những số liệu theo dõi lún và biến dạng khi thi công tầng lọc ngược.
– Những số liệu về tình trạng kỹ thuật đặc biệt khi thi công.
2.2. Nghiệm thu vật liệu dùng cho kết cấu rọ đá và thảm đá
Sau khi vật liệu được tập kết tại chân công trình, kỹ sư và nhà thầu tiến hành cắt mẫu thử nghiệm gửi đến phòng thử nghiệm độc lập để kiểm tra thực tế hàng hóa đã giao đến công trường đáp ứng chất lượng dự án yêu cầu. Mẫu thử phải là mẫu đại diện tiêu biểu cho lô hàng hóa được giao tới công trường theo chuyến hoặc với tần suất tối thiểu như sau:
– Đối với rọ đá neo: 01 mẫu thử nghiệm cho 1000 chiếc.
– Đối với thảm đá, thảm rọ đá: 01 mẫu thử nghiệm cho 500 chiếc.
– Đối với rọ đá: 01 mẫu thử nghiệm cho 2000 chiếc.
– Đối với rồng đá: 01 mẫu thử nghiệm cho 1000 chiếc.
Nhà sản xuất cung cấp 01 mẫu thử nhựa gốc để đơn vị thí nghiệm độc lập căn cứ kiểm tra các chỉ tiêu của nhựa bọc.
Căn cứ kết quả thử nghiệm của đơn vị thử nghiệm độc lập với yêu cầu dự án, kỹ sư đánh giá chất lượng đáp ứng yêu cầu dự án đưa ra trước khi tiến hành thi công. Vật liệu được chấp nhận khi thỏa mãn tất cả các chỉ tiêu cơ lý được quy định tại Điều 5 của tiêu chuẩn này hoặc các chỉ tiêu cơ lý tham khảo Phụ lục C của tiêu chuẩn này.
2.3. Nghiệm thu công tác xếp rọ và đổ đá
Các rọ, thảm đá đã đặt phải đảm bảo các yêu cầu trong Bảng 14 và Bảng 15 của tiêu chuẩn này.
Cần phải xuất trình những tài liệu kỹ thuật sau đây cho hội đồng nghiệm thu:
– Sổ nhật kí thao tác các rọ, thảm đá.
– Những số liệu kiểm tra tình trạng lớp đệm trước khi xếp rọ, thảm đá.
– Các biên bản công tác định vị.
– Các bản vẽ thi công xếp rọ, thảm và đổ đá (vị trí mặt bằng và độ cao của từng lớp).
– Nhật kí thi công.
– Bản kê các sai số cho phép so với thiết kế.
– Những số liệu quan sát độ lún và biến dạng của rọ, thảm đá trong giai đoạn thi công.
– Những biên bản về tình trạng kỹ thuật đặc biệt xảy ra tại chỗ trong thời kì thi công.
– Nghiệm thu xếp rọ, thảm cần phải tiến hành kiểm tra:
– Tình trạng lớp đệm của những lần xếp và đổ đá trước theo những số liệu khảo sát của thợ lặn và biên bản trung gian.
– Kích thước các rọ, thảm đá (chung và theo từng lớp) và việc bố trí các rọ, thảm (trên mặt bằng và theo chiều cao).
– Số lượng các rọ, thảm đã đặt theo mỗi lớp và bố trí chúng trên mặt bằng và theo chiều cao.
