Lưới địa và vải địa kỹ thuật – Giải pháp gia cường, bảo vệ nền công trình
Lưới địa kỹ thuật và vải địa kỹ thuật được sử dụng rộng rãi trong xây dựng nền đường, tường chắn, mái dốc và công trình bảo vệ bờ. Với những chức năng bổ trợ cho nhau, hai loại vật liệu giúp gia cường đất, phân cách các lớp vật liệu, hỗ trợ lọc nước và duy trì hiệu quả làm việc của kết cấu.
Lựa chọn đúng loại lưới địa, vải địa giúp chủ đầu tư và nhà thầu đáp ứng yêu cầu kỹ thuật, tổ chức thi công thuận tiện và kiểm soát chi phí công trình.
Lưới địa kỹ thuật là gì?
Lưới địa kỹ thuật (Geogrid) là vật liệu có cấu trúc dạng lưới, thường được chế tạo từ polymer. Các ô lưới cho phép đất, đá và vật liệu hạt tương tác với hệ gân lưới, góp phần hạn chế dịch chuyển và tăng sự ổn định của lớp vật liệu.
Lưới địa được sử dụng để gia cường khối đất hoặc ổn định lớp móng trong công trình giao thông, tường chắn và mái dốc. Tùy mục đích sử dụng, sản phẩm được lựa chọn theo cấu tạo, phương chịu lực và yêu cầu thiết kế.

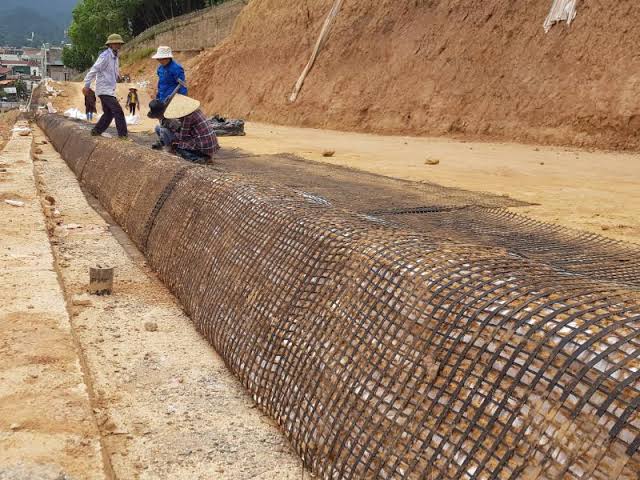

Lưới địa kỹ thuật một trục
Lưới địa một trục được thiết kế để chịu lực chủ yếu theo một phương, thường được xem xét cho các hạng mục tường chắn đất có cốt, mái dốc gia cường và khối đất đắp.

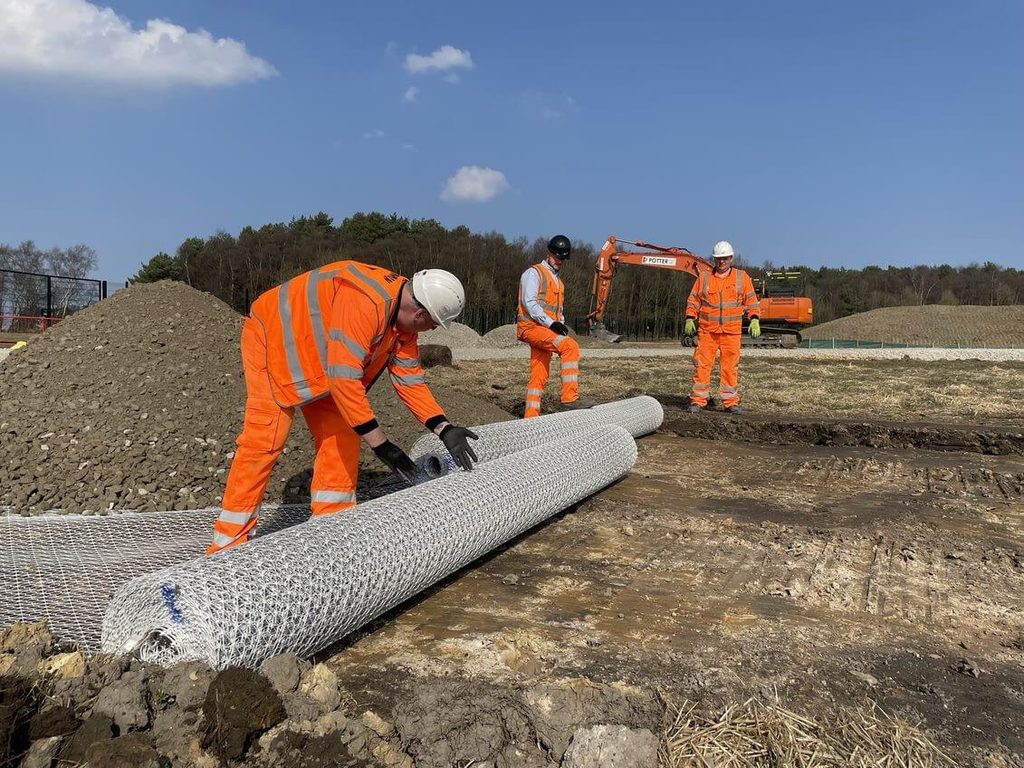

Lưới địa kỹ thuật hai trục và đa trục

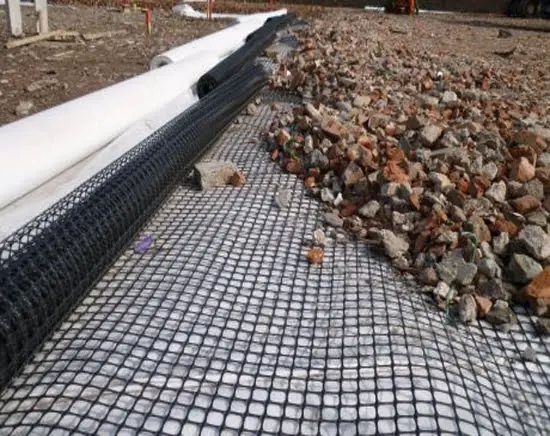

Lưới địa hai trục hoặc đa trục thường được sử dụng để ổn định lớp vật liệu hạt trong kết cấu nền, móng đường và mặt bằng chịu tải. Sự tương tác giữa lưới và vật liệu giúp hạn chế dịch chuyển ngang của các hạt trong điều kiện làm việc phù hợp.
Vải địa kỹ thuật là gì?
Vải địa kỹ thuật (Geotextile) là vật liệu dạng tấm có khả năng thấm nước, được bố trí giữa đất nền và các lớp vật liệu xây dựng. Các chức năng phổ biến gồm phân cách, lọc và bảo vệ; một số loại vải còn được sử dụng để gia cường theo thiết kế.
Vải địa giúp hạn chế trộn lẫn các lớp vật liệu, cho nước đi qua trong khi giữ lại hạt đất phù hợp. Sản phẩm được ứng dụng trong nền đường, hệ thống thoát nước, công trình kè và nhiều hạng mục hạ tầng.
Các dòng vải địa kỹ thuật ART
Vải địa kỹ thuật ART của ARITEX, do Công ty Cổ phần Vải địa kỹ thuật Việt Nam sản xuất, có nhiều lựa chọn đáp ứng yêu cầu khác nhau của công trình.
Các dòng ART 12, ART 14, ART 15, ART 24 và ART 25 có những chỉ tiêu tham khảo như sau:
| Sản phẩm | Cường độ chịu kéo | Sức kháng thủng CBR | Khối lượng trên đơn vị diện tích |
|---|---|---|---|
| ART 12 | 12 kN/m | 1.900 N | 155 g/m² |
| ART 14 | 14 kN/m | 2.100 N | 175 g/m² |
| ART 15 | 15 kN/m | 2.400 N | 190 g/m² |
| ART 24 | 24 kN/m | 3.800 N | 300 g/m² |
| ART 25 | 25 kN/m | 4.000 N | 315 g/m² |
Việc lựa chọn cần kết hợp các chỉ tiêu chịu kéo, kháng thủng, kích thước lỗ và khả năng thấm nước để đáp ứng đúng chức năng sử dụng.
Lợi ích của lưới địa và vải địa kỹ thuật
Gia cường và ổn định kết cấu đất
Lưới địa phù hợp giúp gia cường khối đất hoặc ổn định lớp vật liệu hạt. Đây là giải pháp đáng cân nhắc cho nền đường, sân bãi, tường chắn và mái dốc cần kiểm soát biến dạng.
Phân cách các lớp vật liệu
Vải địa được bố trí giữa những lớp vật liệu có đặc tính khác nhau, giúp hạn chế đất nền trộn lẫn với lớp cát, đá hoặc cấp phối phía trên. Chức năng này góp phần duy trì chiều dày và đặc tính làm việc của từng lớp.
Lọc nước, hạn chế thất thoát hạt đất
Vải địa có thể cho nước đi qua đồng thời giữ lại hạt đất phù hợp với kích thước lỗ của vải. Khi được lựa chọn đúng, lớp lọc giúp hạn chế cuốn trôi đất vào các khoảng rỗng của lớp đá hoặc hệ thống thoát nước.
Thuận tiện vận chuyển và thi công
Vật liệu thường được cung cấp dạng cuộn, thuận tiện vận chuyển, trải và bố trí tại công trường. Quy cách cuộn phù hợp giúp nhà thầu tổ chức thi công và kiểm soát khối lượng sử dụng.
Tối ưu chi phí theo yêu cầu công trình
Lựa chọn đúng chức năng và quy cách giúp tránh sử dụng vật liệu không phù hợp hoặc vượt quá nhu cầu thiết kế. Hiệu quả kinh tế cần được xem xét trên toàn bộ phương án, bao gồm vật liệu, thi công và yêu cầu khai thác.
Ứng dụng của lưới địa và vải địa kỹ thuật

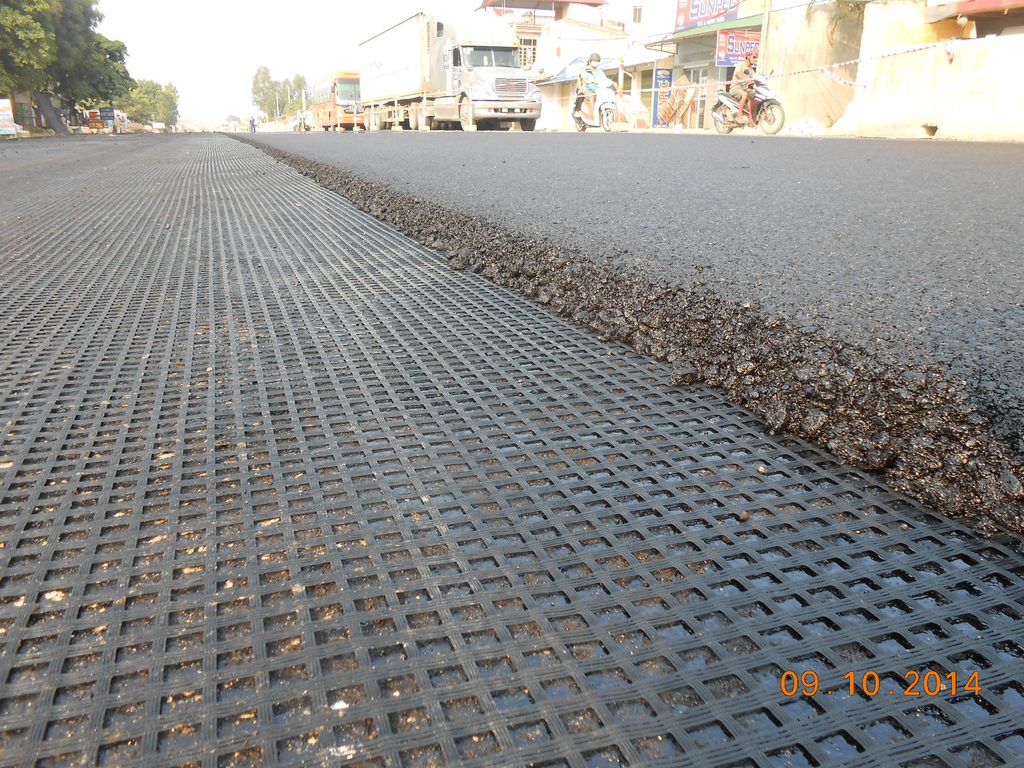

Xây dựng nền đường, sân bãi và mặt bằng chịu tải
Lưới địa có thể được bố trí để ổn định lớp vật liệu hạt, trong khi vải địa đảm nhiệm chức năng phân cách khi cần hạn chế trộn lẫn giữa đất nền và lớp móng.
Hai loại vật liệu có thể kết hợp trong cùng kết cấu, tùy điều kiện nền và phương án thiết kế.
Tường chắn đất và mái dốc gia cường
Lưới địa gia cường được bố trí trong các lớp đất đắp để tham gia chịu lực cùng khối đất. Chiều dài lưới, khoảng cách giữa các lớp và quy cách sản phẩm được xác định theo chiều cao, tải trọng và điều kiện địa chất.
Công trình kè, rọ đá và thảm đá
Vải địa có thể được sử dụng làm lớp lọc giữa đất nền và kết cấu rọ đá, thảm đá, giúp nước thoát qua đồng thời hạn chế thất thoát hạt đất vào khoảng rỗng giữa các viên đá.
Đây là ứng dụng quan trọng trong các công trình kè bờ sông, bờ suối, bảo vệ mái và chống xói lở. Khả năng kháng thủng của vải cần phù hợp với điều kiện tiếp xúc và thi công với đá.
Hệ thống thoát nước và lớp lọc
Vải địa được sử dụng tại các vị trí cần tách đất khỏi lớp vật liệu thoát nước. Lựa chọn phù hợp về kích thước lỗ và khả năng thấm giúp hệ thống thực hiện chức năng lọc trong quá trình sử dụng.
Kết hợp lưới địa, vải địa kỹ thuật với rọ đá Gabico
Trong công trình tường chắn, kè bờ và gia cố mái, rọ đá, lưới địa và vải địa kỹ thuật có thể đảm nhiệm những vai trò bổ trợ cho nhau. Rọ đá tạo kết cấu chứa đá bảo vệ hoặc chắn giữ; vải địa thực hiện chức năng lọc, phân cách; lưới địa phù hợp được sử dụng để gia cường khối đất theo thiết kế.

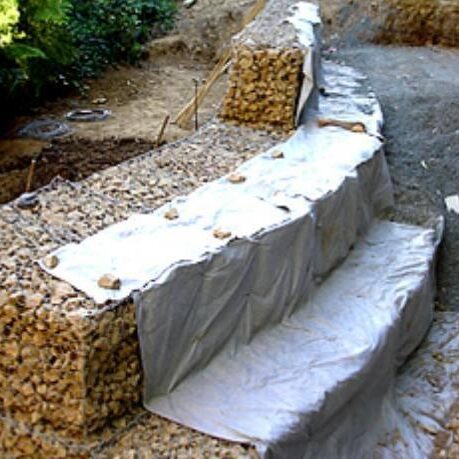

Vải địa làm lớp lọc dưới rọ đá và thảm đá
Khi rọ đá hoặc thảm đá được đặt trên nền đất, nước có thể đi qua khoảng rỗng giữa các viên đá. Nếu thiếu lớp lọc phù hợp, các hạt đất nhỏ có nguy cơ bị cuốn vào lớp đá, gây thất thoát vật liệu nền.
Vải địa kỹ thuật được bố trí giữa đất nền và kết cấu chứa đá giúp giữ lại hạt đất phù hợp, đồng thời cho nước thấm qua. Giải pháp này được ứng dụng trong kè bờ sông, mái kênh, lòng dẫn và các khu vực cần chống xói.
Loại vải cần được lựa chọn theo đặc điểm đất nền, điều kiện dòng thấm và khả năng chịu tác động khi thi công với đá.
Vải địa phía sau tường chắn rọ đá
Tại vị trí tiếp giáp giữa tường rọ đá và đất đắp, vải địa có thể được sử dụng để hạn chế đất lọt vào những khoảng rỗng của khối đá.
Lớp vải phù hợp giúp:
- Phân cách đất đắp với đá trong rọ, hạn chế trộn lẫn vật liệu.
- Cho nước đi qua và giữ lại hạt đất, hỗ trợ hoạt động của hệ thống thoát nước.
- Hạn chế thất thoát đất cục bộ tại mặt tiếp giáp giữa hai lớp vật liệu.
Vải địa dùng làm lớp lọc cần có khả năng thấm phù hợp; đường thoát nước của toàn bộ hệ tường vẫn phải được bố trí trong thiết kế.
Lưới địa gia cường đất phía sau mặt tường rọ đá
Trong hệ tường đất có cốt sử dụng mặt rọ đá, lưới địa gia cường có thể được bố trí giữa các lớp đất đắp để tham gia chịu lực cùng khối đất. Phần mặt rọ và phần đất gia cường được phối hợp thông qua cấu tạo liên kết của hệ tường.
Giải pháp này cần xác định đồng bộ loại lưới, chiều dài gia cường, khoảng cách các lớp, vật liệu đắp và liên kết với mặt tường.
Đối với rọ đá neo chữ L, phần lưới thép neo là bộ phận của hệ kết cấu riêng. Việc bổ sung hoặc thay thế bằng lưới địa polymer cần có phương án thiết kế tương ứng, tránh nhầm hai loại vật liệu có thể thay thế trực tiếp cho nhau.
Lựa chọn đồng bộ để tăng hiệu quả công trình
Mỗi bộ phận cần được lựa chọn theo đúng chức năng:
| Bộ phận | Vai trò trong hệ kết cấu |
|---|---|
| Rọ đá, thảm đá | Bao giữ đá, tạo mặt chắn hoặc lớp bảo vệ chống xói |
| Vải địa kỹ thuật | Lọc nước, phân cách và hạn chế thất thoát hạt đất |
| Lưới địa gia cường | Tham gia chịu lực cùng khối đất theo thiết kế |
| Đất đắp, lớp lọc và hệ thống thoát nước | Hoàn thiện điều kiện làm việc của toàn bộ công trình |
Kết hợp đúng rọ đá với vật liệu địa kỹ thuật giúp giải quyết đồng thời yêu cầu chắn giữ, gia cường, lọc và thoát nước, đồng thời tạo cơ sở để tối ưu phương án thi công và chi phí đầu tư.
Tiêu chuẩn kỹ thuật và kiểm soát chất lượng
Chất lượng vải địa kỹ thuật được đánh giá thông qua các chỉ tiêu cơ học và thủy lực. Với các dòng vải ART nêu trên, những phương pháp thử tương ứng gồm:
| Chỉ tiêu đánh giá | Phương pháp thử |
|---|---|
| Cường độ chịu kéo, độ giãn dài khi đứt | ASTM D4595 |
| Sức kháng thủng CBR | ASTM D6241 |
| Khả năng thấm nước | ASTM D4491 |
| Kích thước lỗ biểu kiến | ASTM D4751 |
| Khối lượng trên đơn vị diện tích | ASTM D5261 |
Đối với lưới địa, cần kiểm tra các đặc tính phù hợp với chức năng gia cường hoặc ổn định, bao gồm khả năng chịu lực, độ biến dạng, cấu tạo mắt lưới và độ bền trong điều kiện sử dụng.
Khi lựa chọn vật liệu, cần xác định rõ nhà sản xuất, mã sản phẩm, quy cách và kết quả thử nghiệm tương ứng để thuận tiện đối chiếu với yêu cầu thiết kế, kiểm tra và nghiệm thu.
Nên lựa chọn lưới địa hay vải địa kỹ thuật?
| Nhu cầu sử dụng | Vật liệu cần xem xét |
|---|---|
| Gia cường khối đất, tường chắn hoặc mái dốc | Lưới địa gia cường phù hợp |
| Ổn định lớp vật liệu hạt | Lưới địa dùng cho nền, móng |
| Phân cách đất nền với lớp cát, đá hoặc cấp phối | Vải địa có chỉ tiêu phù hợp |
| Lọc nước, hạn chế thất thoát hạt đất | Vải địa được lựa chọn theo yêu cầu lọc |
| Đồng thời cần ổn định và phân cách | Kết hợp lưới địa với vải địa theo thiết kế |
Lưới địa và vải địa có thể bổ trợ cho nhau trong cùng công trình. Lựa chọn cần dựa trên chức năng của từng lớp kết cấu, điều kiện nền đất và yêu cầu khai thác.
