Rọ đá neo chữ L Gabico – Giải pháp tường chắn và gia cố đất
Rọ đá neo chữ L Gabico là giải pháp kết hợp giữa phần rọ chứa đá ở mặt ngoài và phần lưới neo kéo dài vào khối đất đắp phía sau. Kết cấu này được sử dụng để xây dựng tường chắn có gia cường, hỗ trợ ổn định nền đường, mái dốc và các khu vực có chênh lệch cao độ.
Được sản xuất trên dây chuyền công nghệ hiện đại, sử dụng lưới thép mắt lục giác xoắn kép với lựa chọn mạ kẽm nặng hoặc mạ kẽm nặng bọc nhựa PVC, rọ đá neo chữ L Gabico mang đến phương án linh hoạt cho công trình thủy lợi, giao thông và xây dựng.
Rọ đá neo chữ L là gì?

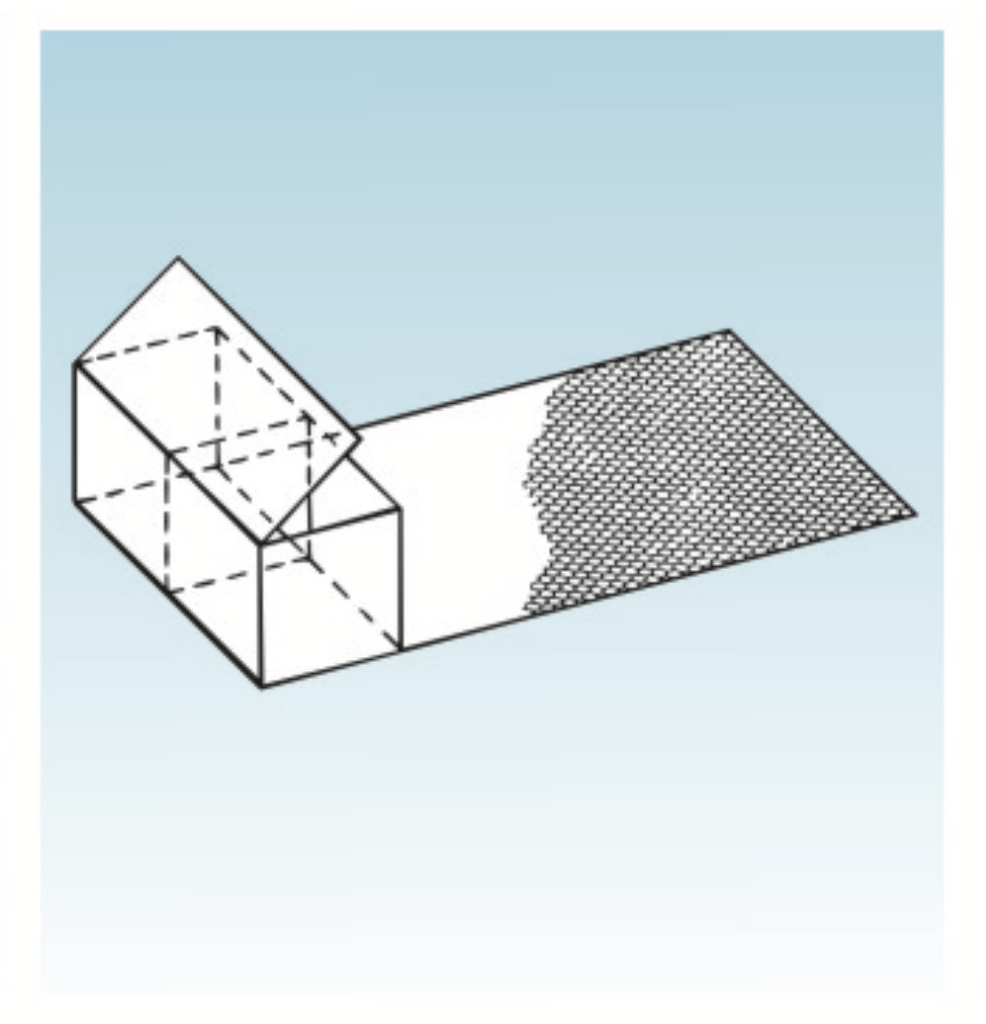

Rọ đá neo chữ L, còn được gọi là rọ đá đuôi neo, có cấu tạo gồm phần rọ ở phía trước và phần lưới neo trải vào khối đất đắp. Khi thi công, phần rọ được xếp đá tạo mặt tường, còn phần lưới neo được bố trí giữa các lớp đất đắp và đầm chặt theo thiết kế.
Phần lưới neo tương tác với đất đắp, giúp gia cường khối đất phía sau và liên kết với mặt tường rọ đá. Nhờ đó, hệ kết cấu có thể tận dụng sự làm việc phối hợp giữa mặt rọ, lưới neo và đất đắp để đáp ứng yêu cầu ổn định của công trình.
Chiều dài neo, khoảng cách giữa các lớp, quy cách dây và vật liệu đất đắp được lựa chọn theo chiều cao tường, tải trọng và điều kiện địa chất thực tế.

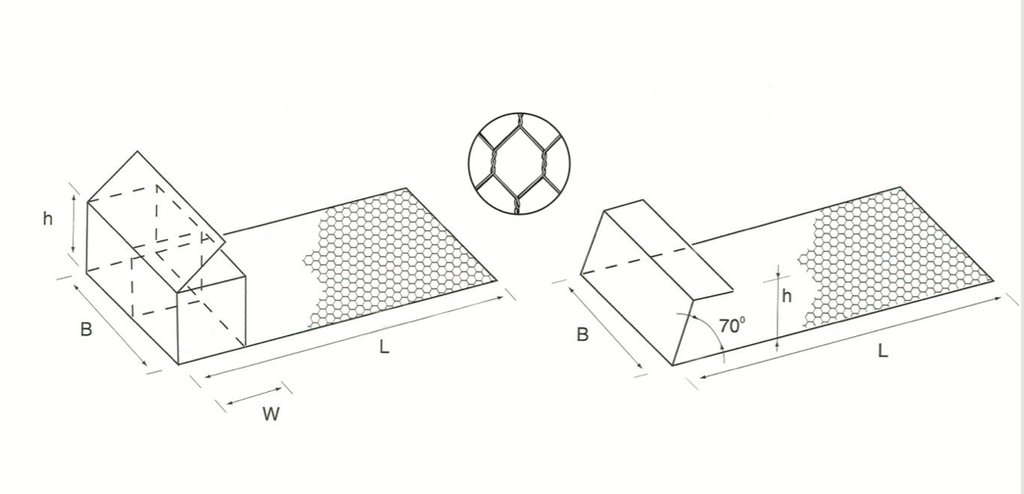

Cấu tạo và đặc điểm của rọ đá neo chữ L Gabico
Phần rọ chứa đá tạo mặt tường
Phần rọ phía trước được lắp dựng và xếp đá để tạo bề mặt bảo vệ công trình. Lưới thép mắt lục giác xoắn kép giúp bao giữ đá, đồng thời tạo kết cấu có khả năng thích ứng với mức độ biến dạng nhất định.
Các rọ được liên kết với nhau theo thiết kế để hình thành mặt tường liên tục, có thể bố trí theo phương án thẳng đứng, nghiêng hoặc giật cấp phù hợp với công trình.
Phần lưới neo gia cường đất đắp
Phần lưới neo kéo dài từ mặt rọ vào khối đất phía sau, được bố trí cùng quá trình đắp và đầm chặt từng lớp đất. Đây là bộ phận quan trọng giúp hệ tường làm việc phối hợp với khối đất được gia cường.
Hiệu quả của phần neo phụ thuộc vào chiều dài, quy cách lưới, chất lượng liên kết và đặc tính đất đắp. Vì vậy, các yếu tố này cần được xác định đồng bộ trong phương án thiết kế.
Liên kết lưới xoắn kép
Lưới được dệt bằng máy với các mắt lục giác và mối xoắn kép liên kết chắc chắn. Kiểu liên kết này giúp hạn chế bung mắt lưới và rách lan khi một dây thép bị đứt cục bộ, góp phần duy trì sự liên kết của kết cấu.
Lựa chọn vật liệu: mạ kẽm nặng và bọc nhựa PVC
Lớp bảo vệ dây thép là yếu tố quan trọng đối với cả phần rọ tiếp xúc với môi trường bên ngoài và phần lưới neo nằm trong đất. Gabico cung cấp các lựa chọn phù hợp với yêu cầu sử dụng.
Rọ đá neo chữ L mạ kẽm nặng
Dây thép được mạ kẽm nhúng nóng, tạo lớp bảo vệ lõi thép và tăng khả năng chống ăn mòn. Phương án này phù hợp với công trình có điều kiện đất, nước và môi trường tương ứng với quy cách lớp mạ được lựa chọn.
Rọ đá neo chữ L mạ kẽm nặng bọc PVC
Dây thép sau khi mạ kẽm được bọc thêm lớp nhựa PVC, bổ sung khả năng bảo vệ trước tác động của môi trường. Đây là lựa chọn cho những công trình cần tăng khả năng chống ăn mòn, đặc biệt tại khu vực ẩm ướt hoặc có điều kiện đất, nước mang tính ăn mòn.
Loại lớp bảo vệ cần được xem xét cùng đường kính dây, điều kiện tiếp xúc và tuổi thọ thiết kế để đáp ứng yêu cầu sử dụng lâu dài.
Lợi ích khi sử dụng rọ đá neo chữ L Gabico
Gia cường khối đất phía sau tường
Phần lưới neo giúp gia cường đất đắp và phối hợp với mặt rọ để hình thành hệ tường chắn. Giải pháp này mở rộng khả năng ứng dụng của rọ đá trong các công trình nền đường đắp cao, mái dốc và khu vực cần giữ ổn định khối đất.
Linh hoạt trước biến dạng nền
Hệ kết cấu rọ đá có tính mềm, có thể thích ứng với mức độ lún và chuyển vị nhất định. Đây là ưu điểm tại những khu vực có nền đất không đồng đều, khi công trình được tính toán và thi công phù hợp.
Thoát nước hiệu quả
Khoảng rỗng giữa các viên đá tạo điều kiện cho nước thoát qua mặt tường, góp phần giảm tích tụ nước và áp lực thủy tĩnh. Lớp lọc và hệ thống thoát nước phía sau tường được bố trí theo thiết kế để hạn chế cuốn trôi hạt đất và duy trì hiệu quả thoát nước.
Chi phí thấp hơn đáng kể so với tường bê tông
Trong điều kiện công trình phù hợp, tường chắn rọ đá neo chữ L có chi phí thấp hơn đáng kể so với tường chắn bê tông. Hiệu quả kinh tế đến từ việc tận dụng đá địa phương, thi công lắp ghép và khả năng tối ưu phương án nền móng theo thiết kế.
Sản xuất tại Việt Nam còn giúp Gabico chủ động nguồn cung, giao hàng nhanh chóng và tạo điều kiện để khách hàng kiểm tra chất lượng trực tiếp tại nhà máy.
Thi công theo từng lớp, thuận tiện tổ chức công trường
Quá trình lắp dựng mặt rọ, trải lưới neo, đắp đất và đầm chặt được thực hiện theo trình tự từng lớp. Phương pháp này thuận tiện cho việc tổ chức thi công và kiểm soát chất lượng từng giai đoạn.
Dễ kết hợp cảnh quan xanh
Mặt tường có thể kết hợp giải pháp trồng cây, cỏ phù hợp để tạo mảng xanh, cải thiện cảnh quan và tăng sự hài hòa với môi trường xung quanh.
Ứng dụng của rọ đá neo chữ L
Rọ đá neo chữ L Gabico được xem xét sử dụng trong các hạng mục:

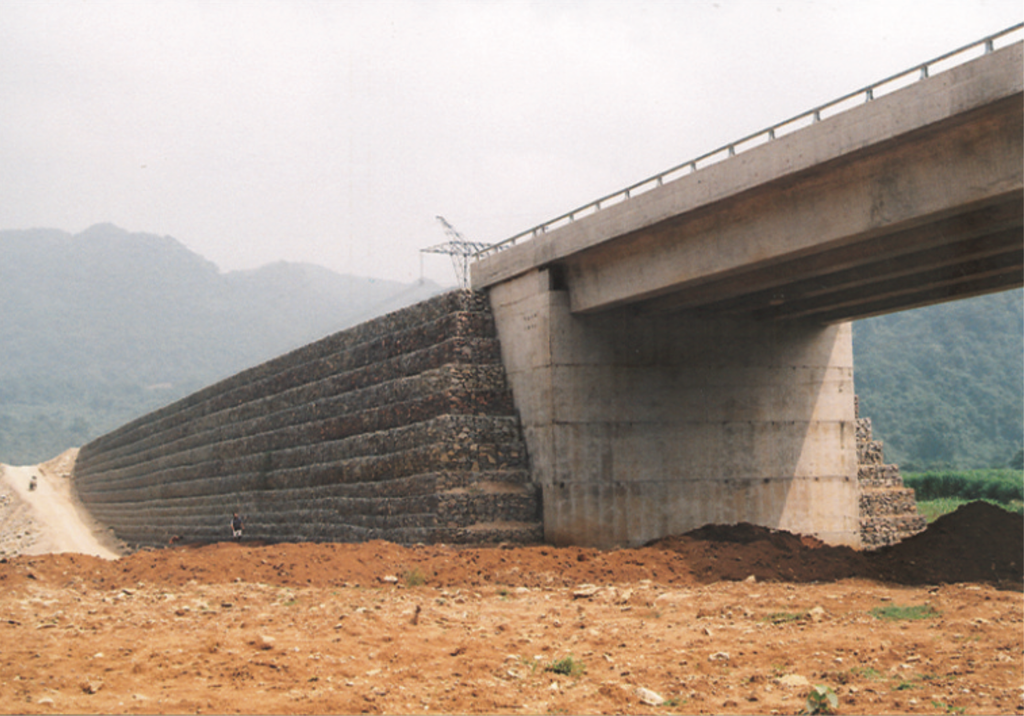

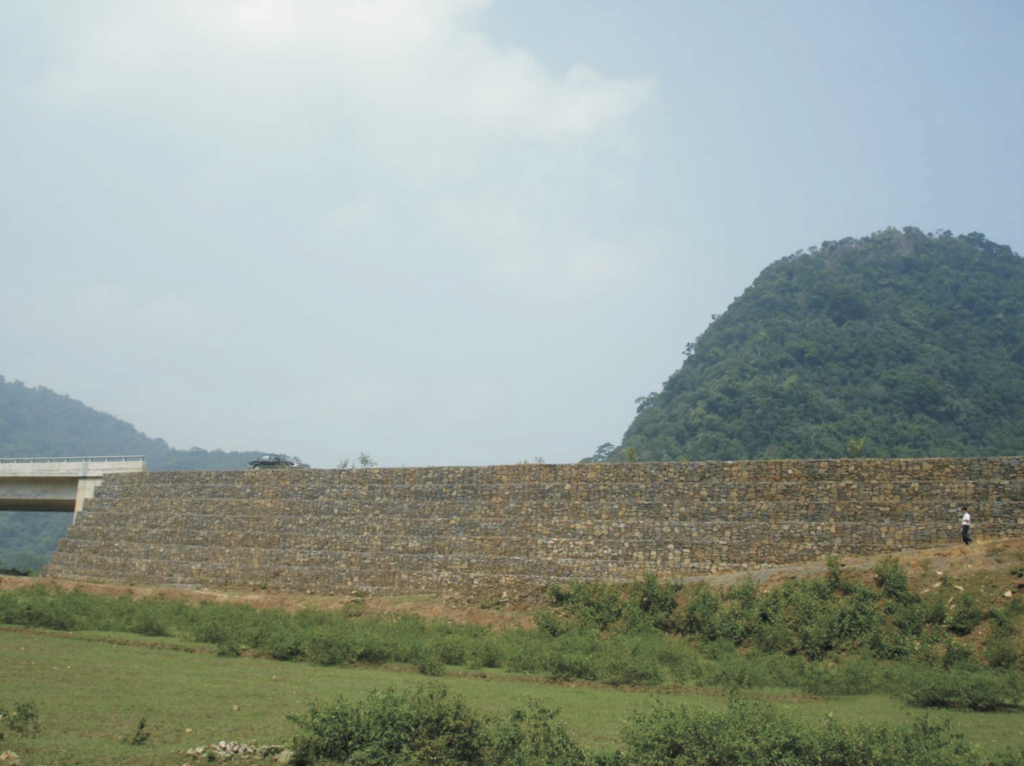

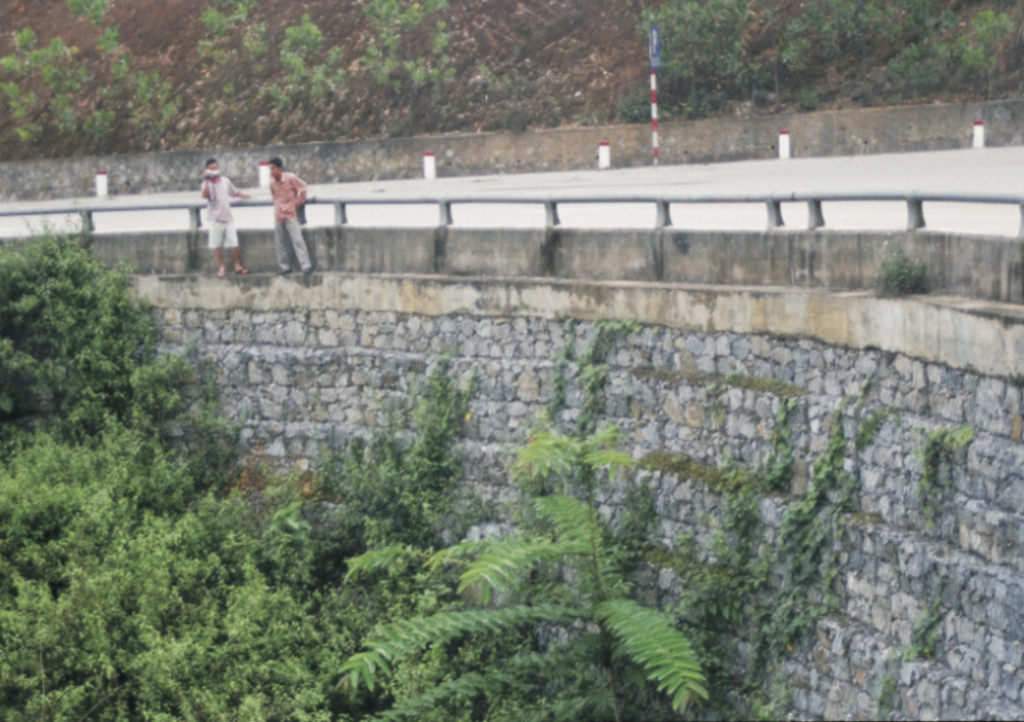

- Bảo vệ đường ô tô: Sử dụng rọ đá neo có khả năng xây dựng tường chắn cao đến hơn 20m để ổn định nền đường ôtô đắp cao . Rọ đá thông thường (theo nguyên lý tường trọng lực) có khả năng xây dựng tường chẵn cao đến 8m ở chân Taluy đào hoặc chân taluy đắp để chống sụt.
- Tường chắn đất có gia cường: Giữ ổn định khối đất đắp phía sau mặt tường.
- Nền đường đắp cao: Gia cố khu vực nền đường cần giải pháp tường chắn phù hợp với địa hình.
- Gia cố mái dốc và taluy: Hỗ trợ ổn định mái theo phương án thiết kế.
- Công trình có chênh lệch cao độ: Tạo mặt chắn cho các khu vực san nền, đường dẫn và hạ tầng xây dựng.

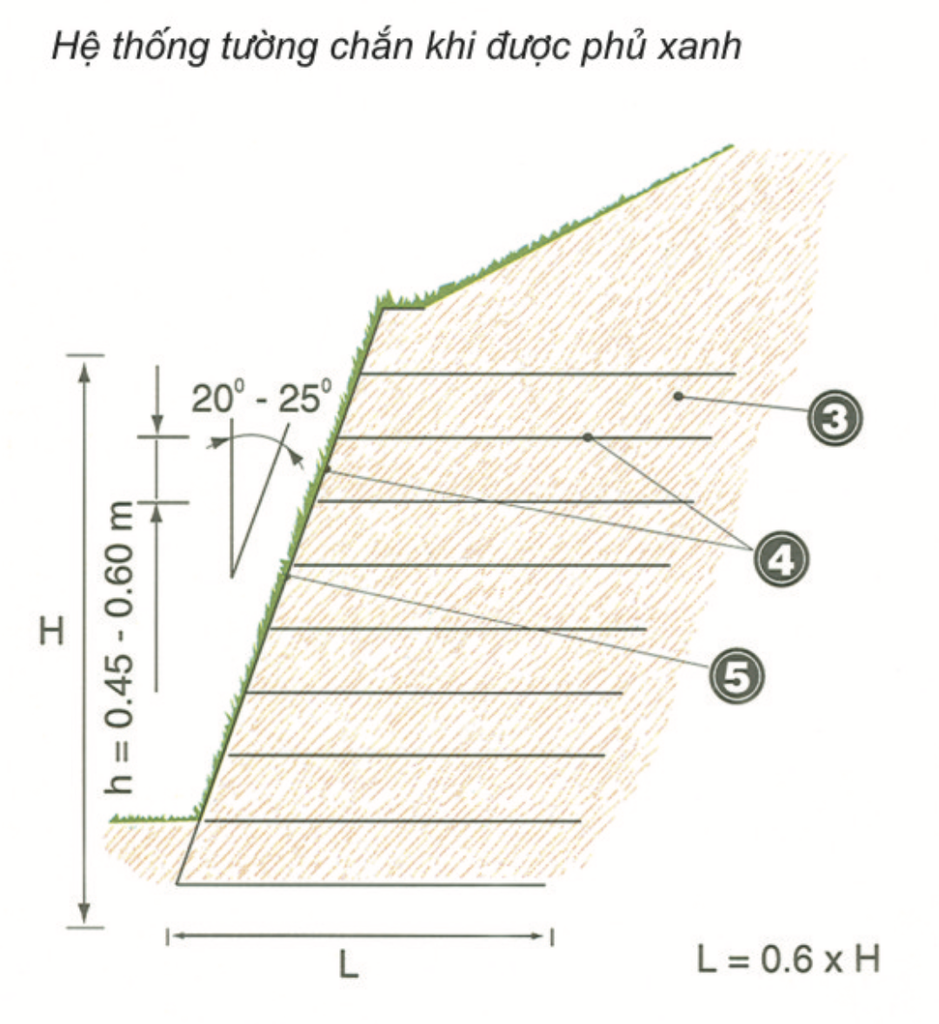

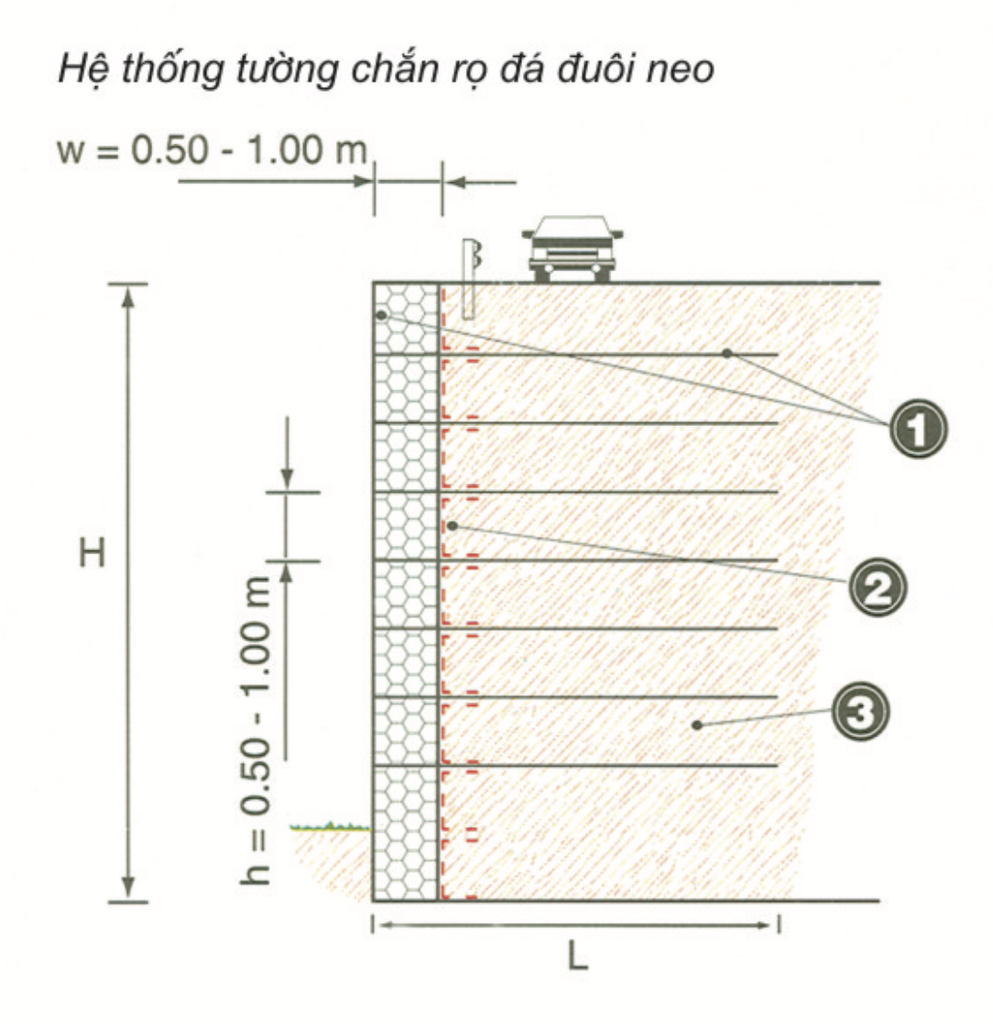

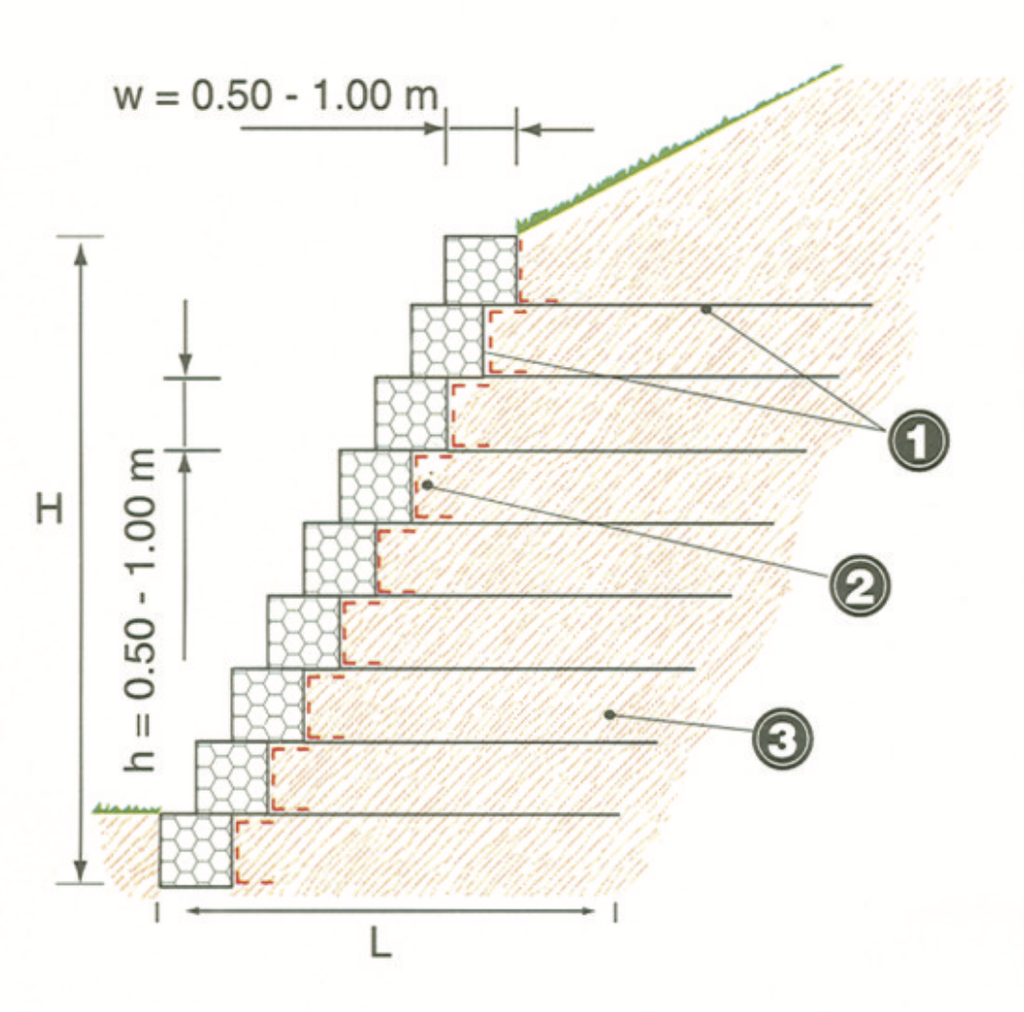

- Sản phẩm lưới mạ kẽm hay bọc PVC, được sử dụng trong các vùng đất cân được gia cố . Sự kết hợp gia cố bằng neo có thể được thực hiện theo từng đơn nguyên khi xây dựng. Bề mặt rộng 0,5 đến 1m, dốc hoặc có bậc, tương tự như một bức tường rọ đá thông thường được lấp đầy đá hoặc đất bên trong với vải địa kỹ thuật hoặc thảm cỏ . Ở nơi nào đá được xem như loại vật liệu dùng để lấp thì ở đó bề mặt ngoài được che phủ tự nhiên bằng việc thêm vào các đường hào, trống các loại cây leo hoặc lấp đất bên ngoài. Tuy nhiên khi đất được dùng để lấp (trong loại được phủ xanh tường chẵn rọ đá đuôi neo) thì lớp hỗn hợp hạt và đất giàu dinh dưỡng có thể được phủ bên ngoài và tạo thành một kết cấu “xanh” hoàn chỉnh.
Phương án sử dụng cần bảo đảm đủ không gian bố trí phần neo phía sau mặt tường và đáp ứng yêu cầu về đất đắp, đầm chặt, thoát nước.
Tiêu chuẩn áp dụng và chứng nhận của Gabico
Theo hồ sơ năng lực, Gabico công bố áp dụng các tiêu chuẩn TCVN 2053:1993, TCVN 10335:2014 và BS 443 (Anh) đối với sản phẩm và vật liệu dây thép mạ kẽm liên quan. Quy cách rọ đá neo chữ L được lựa chọn theo yêu cầu kỹ thuật và hồ sơ thiết kế của từng công trình.
Hệ thống quản lý chất lượng của Gabico được chứng nhận phù hợp ISO 9001:2015 trong lĩnh vực sản xuất và cung cấp rọ đá, lưới thép, do tổ chức chứng nhận Vinacontrol cấp.
Hồ sơ năng lực còn có kết quả thử nghiệm mẫu lưới thép rọ đá và vật liệu liên quan tại các phòng thí nghiệm LAS-XD 298 và LAS-XD 1539. Các nội dung kiểm tra bao gồm kích thước, đường kính dây, cường độ chịu kéo, lớp phủ kim loại và tính chất lớp bọc PVC. Kết quả có giá trị đối với mẫu được thử nghiệm; hồ sơ dùng cho từng công trình cần tương ứng với quy cách sản phẩm được cung cấp.
Bên cạnh đó, nhãn hiệu Gabico đã được đăng ký bảo hộ, đồng thời được ghi nhận qua chương trình “Thương hiệu, Sản phẩm và dịch vụ được tin dùng năm 2013” và chứng nhận “Sản phẩm – Dịch vụ xuất sắc năm 2015” đối với sản phẩm lưới thép – rọ đá.
Lựa chọn rọ đá neo chữ L phù hợp với công trình
Việc lựa chọn rọ đá neo chữ L cần dựa trên chiều cao tường, tải trọng, địa chất nền, đặc tính đất đắp và điều kiện thoát nước. Chiều dài lưới neo, khoảng cách giữa các lớp và quy cách dây thép phải được xác định trong tổng thể phương án thiết kế.
Lựa chọn đồng bộ giữa kết cấu rọ, lớp bảo vệ dây thép, vật liệu đắp và biện pháp thi công giúp phát huy hiệu quả kỹ thuật và kiểm soát chi phí đầu tư.
Gabico đồng hành từ lựa chọn sản phẩm đến thi công
Gabico cung cấp hỗ trợ thiết kế và hướng dẫn thi công miễn phí với đội ngũ kỹ sư giàu kinh nghiệm, giúp khách hàng lựa chọn kích thước rọ, quy cách lưới neo và lớp bảo vệ phù hợp với từng công trình.
Liên hệ Gabico để được tư vấn rọ đá neo chữ L và nhận báo giá theo quy cách, khối lượng thực tế.
